Zhejiang Hertz Electric Co., Ltd., dibināta 2014. gadā, ir augsto tehnoloģiju uzņēmums, kas specializējas izstrādē, ražošanā, pārdošanā un pēcpārdošanas servisā, apkalpojot vidēja un augstas klases iekārtu ražotājus un rūpnieciskās automatizācijas sistēmu integratorus. Paļaujoties uz augstas kvalitātes ražošanas aprīkojumu un stingru testēšanas procesu, mēs nodrošināsim klientiem tādus produktus kā zemsprieguma un vidēja sprieguma invertori, mīkstie starteri un servo vadības sistēmas un risinājumus saistītās nozarēs. Uzņēmums ievēro jēdzienu "nodrošināt lietotājus ar vislabākajiem produktiem un pakalpojumiem", lai apkalpotu katru klientu. Pašlaik to galvenokārt izmanto metalurģijā, ķīmiskajā rūpniecībā, papīra ražošanā, mašīnās un citās nozarēs.
Kāpēc izvēlēties mūs
Profesionāla komanda
Mūsu ekspertu komandai ir daudzu gadu pieredze nozarē, un mēs saviem klientiem sniedzam nepieciešamo atbalstu un konsultācijas.
Augstas kvalitātes produkti
Mūsu produkti tiek ražoti saskaņā ar augstākajiem standartiem, izmantojot tikai labākos materiālus. Mēs nodrošinām, ka mūsu produkti ir uzticami, droši un ilgstoši.
24h tiešsaistes pakalpojums
Uzticības līnija 400 ir atvērta 24 stundas diennaktī. Fakss, e-pasts, QQ un tālrunis ir daudzpusīgi un daudzkanālu, lai pieņemtu klientu problēmas. Tehniskais personāls ir 24 stundas diennaktī, lai atbildētu uz klientu problēmām.
Vienas pieturas risinājums
Savlaicīgi nodrošināt tehnisko atbalstu visā pārbaudes, uzstādīšanas, nodošanas ekspluatācijā, pieņemšanas, veiktspējas pieņemšanas pārbaudes, ekspluatācijas, apkopes un citu atbilstošu tehnisko norādījumu un tehniskās apmācības procesā saistībā ar līguma produktiem.

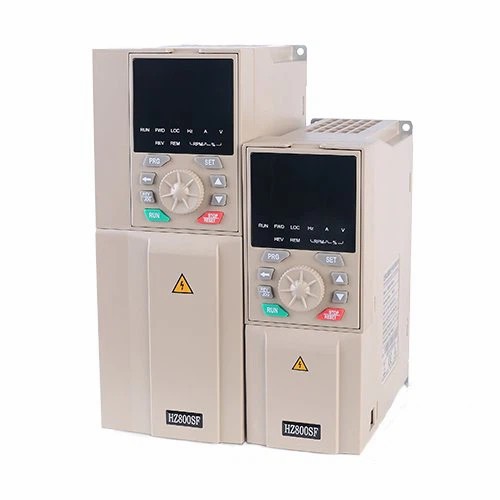

Mūsu mainīgās frekvences piedziņa (VFD), kas paredzēta precīzai motora vadībai, ir daudzpusīgs risinājums, kura mērķis ir uzlabot energoefektivitāti un darbības veiktspēju.
Invertora piedziņa nodrošina precīzu motora ātruma kontroli, kā rezultātā samazinās enerģijas patēriņš un ekspluatācijas izmaksas, padarot to par videi draudzīgu izvēli uzņēmumiem.
Frekvences piedziņa trīsfāzu motoram
Augstas kvalitātes materiāls un pirmās klases tehnoloģija. Jaudīga funkcija, bezpakāpju transmisija. Regulārs izskats, mazs un skaists. Ērta darbība un intuitīvs digitālais displejs.
Šāda veida VFD bieži izmanto dzīvojamos un mazos komerciālos apstākļos, jo tas ir piemērots motoriem, kas darbojas ar 120 V jaudu un kuriem nav nepieciešams augsts jaudas līmenis.
Katram atsevišķam segmentam piešķiram 220V un trīs segmentu 220V ieeju. Ja to izmanto vienfāzei, katru otro segmentu var izmantot kā rezerves līniju.
Frekvences pārveidošanas ierīces, dzesēšanas sūkņa gaisa kondicionēšanas sistēmas, aukstā ūdens sūkņa, ventilatora izmantošana ir ļoti laba enerģijas taupīšanas tehnoloģija.
3,7 KW mainīgas frekvences piedziņa. Šis ir 24 V 150 W bezsuku līdzstrāvas zobratu motors ar 90 x 90 mm atloku. Iebūvētā 10:1 atslēgas vārpstas taisnleņķa pārnesumkārba nodrošina ātrumu un griezes momentu līdz 300.
5,5 KW mainīgas frekvences piedziņa. Šis ir 24V 150W bezsuku līdzstrāvas pārnesumu motors ar 90x90mm atloku. Iebūvētā 5:1 cilindriskā pārnesumkārba nodrošina ātrumu un griezes momentu līdz 600 apgr./min un 1,95 Nm (276,14.
Frekvences pārveidotājs ir maiņstrāvas spēka iekārta, kas pārvērš piegādāto elektroenerģiju dažādās frekvencēs. Astoņdesmito gadu beigās Ķīna sāka izmantot frekvences pārveidotāju.
Kas ir VFD mainīgas frekvences disks
VFD vai mainīgas frekvences piedziņa ir elektroniska ierīce, ko izmanto maiņstrāvas asinhronā motora vai sinhronā motora vadīšanai. VFD kontrolē motora griezes momentu, ātrumu un virzienu, vienmērīgi iedarbinot un paātrinot motoru līdz vajadzīgajam ātrumam ar kontrolētu paātrinājuma ātrumu. Tiek kontrolēts arī palēninājums, un kā papildaprīkojums ir pieejama bremzēšana. VFD ļauj izmantot vienu motoru dažādiem procesiem un apstākļiem, kuriem var būt nepieciešami dažādi ātrumi.
VFD mainīgas frekvences piedziņas priekšrocības
Uzlabota energoefektivitāte
Viens no pārliecinošākajiem VFD priekšrocībām ir to ievērojamā spēja uzlabot energoefektivitāti, kas, savukārt, samazina enerģijas izdevumus. Motori parasti veido būtisku enerģijas patēriņa daļu, jo īpaši rūpnieciskos uzstādījumos. VFD nāk palīgā, prasmīgi regulējot motora ātrumu, it īpaši, ja motoram nav nepieciešama pilna droseles jauda vai konsekvents temps.
Sprieguma samazināšanās mazināšana
Sprieguma pazemināšanās, ko raksturo pārejoši sprieguma kritumi, bieži skar rūpnieciskos iestatījumus, kas bieži rodas, aktivizējot lielas maiņstrāvas motora līnijas. Šīs noslīdēšanas var kaitēt trauslām iekārtām, piemēram, datoriem un sensoriem. VFD apiet šo problēmu, iedarbinot motoru ar nulles spriegumu un pakāpeniski palielinot to no turienes.
Kontrolēta sākuma strāva
VFD savā vāciņā piedāvā vēl vienu spalvu, efektīvi pārvaldot starta strāvu. Tie spēj iedarbināt motorus ar nulles spriegumu un frekvenci, kas ne tikai samazina motoru nodilumu, bet arī pagarina to ekspluatācijas laiku, samazinot vajadzību pēc biežas apkopes un remonta.
Aprīkojuma aizsargs
Vēl viens ievērojams VFD aspekts ir to spēja pielāgot un ierobežot griezes momentu, nodrošinot, ka motori nepārsniedz to drošās griezes momenta robežas. Šis proaktīvais pasākums aizsargā mašīnas un iekārtas, novēršot bojājumus un novēršot iespējamos ražošanas traucējumus.
Precīza procesa kontrole
Rūpnieciskās ražošanas jomā VFD izrādās nenovērtējami, lai optimizētu ražošanas procesus, ļaujot precīzi regulēt motora ātrumu. VFD var ieprogrammēt, lai tie darbinātu motorus ideālā ātrumā vai apstātos iepriekš noteiktās pozīcijās, pārspējot citas motora vadības metodes ar precizitāti. Turklāt daudzus VFD var vadīt no attāluma, nodrošinot lielāku elastību.
Trokšņa samazināšana
Lai gan VFD nav to galvenais mērķis, tie samazina apkārtējā trokšņa līmeni, darbinot motorus ar mazāku ātrumu. Šī funkcija ir īpaši izdevīga industriālā vidē, kur pazemināts apkārtējā trokšņa līmenis uzlabo darba apstākļus un vienmērīgāku komunikāciju rūpnīcas stāvā. Šis nelielais, bet nozīmīgais uzlabojums rada labvēlīgāku darba vidi.
VFD darbojas, uzņemot maiņstrāvu 60 Hz frekvencē, pārvērš to līdzstrāvas (DC) strāvā caur taisngrieža ķēdi un nosūta caur līdzstrāvas kopni, lai tālāk filtrētu spriegumu. Pēc tam jauda sasniedz invertoru, kas rada līdzstrāvas enerģijas impulsus, kas darbojas kā maiņstrāva. Izejas pulsējošais raksturs pietiekami atdarina maiņstrāvas jaudu, lai izveidotu pareizus indukcijas procesus, kas nepieciešami motora rotoru griešanai.
Tā kā līdzstrāvas spriegumu un frekvenci ir vieglāk kontrolēt, izmantojot to patiesās maiņstrāvas jaudas vietā, VFD var regulēt elektroenerģijas padevi lidojuma laikā. Tranzistoru sērija, jo īpaši izolētie vārti, bipolārie tranzistori (IGBT), nodrošina manuālu vai automātisku jaudu un no tā izrietošo EDDY sūkņa veiktspēju. Jauda tiek viegli palielināta dūņu sūknim ar lielu slodzi un pēc tam atkal tiek samazināta pēc bloķēšanas vai sūknējamās vircas vai dūņu struktūras izmaiņām.
VFD mainīgas frekvences piedziņas galvenās funkcijas
Nepārtrauktas darbības strāvas vērtējums:Šī ir maksimālā RMS strāva, ko mainīgas frekvences piedziņa var droši apstrādāt visos darbības apstākļos fiksētā apkārtējās vides temperatūrā (parasti 40 [grādi] C). Motora lodītes slodzes sinusoidālā viļņa strāvām jābūt vienādām ar šo nominālu vai mazākām par to.
Pārslodzes strāvas vērtējums:Šis ir apgriezts laika/strāvas novērtējums, kas ir maksimālā strāva, ko mainīgas frekvences piedziņa var radīt noteiktā laika posmā. Tipiski vērtējumi ir no 110% līdz 150% pārstrāva 1 minūti atkarībā no ražotāja. Lielākus strāvas rādītājus var iegūt, mainot mainīgās frekvences piedziņu. Šis novērtējums ir ļoti svarīgs, nosakot mainīgās frekvences piedziņas izmērus strāvām, kas vajadzīgas motoram, lai nodrošinātu atdalīšanas griezes momentu.
Līnijas spriegums:Tāpat kā jebkuram motora kontrollerim, ir jānorāda darba spriegums. Mainīgas frekvences piedziņas ir paredzētas darbam ar noteiktu nominālo spriegumu, piemēram, 240 VAC vai 480 VAC, ar pieļaujamo sprieguma svārstību plus vai mīnus 10%. Lielākā daļa motoru starteru darbosies, pārsniedzot šo 10 % novirzi, bet mainīgas frekvences piedziņas nedarbosies un ieslēdzas aizsardzības režīmā. Katram lietojumam ļoti ieteicams reģistrēt līnijas jaudas noviržu sprieguma nolasījumu.
VFD mainīgas frekvences piedziņas veidi
Volti/herci (V/Hz) vadības VFD
Pirmkārt, mums ir voltu/hercu (V/Hz) vadības VFD. Šie VFD kontrolē motoram piegādātās jaudas frekvenci. Tie ir vienkārši, taču ļoti efektīvi, un tos var izmantot visizplatītākajās lietojumprogrammās.
Bezsensoru vektora vadības VFD
Nākamais ir bezsensoru vektora vadības VFD. Tie ir modernāki nekā V/Hz diskdziņi. Tie var uzturēt nemainīgu griezes momentu, neizmantojot atgriezeniskās saites sensoru, padarot tos piemērotus lietojumiem, kuriem nepieciešama nedaudz lielāka precizitāte.
Flux Vector Control VFD
Visbeidzot, mums ir plūsmas vektora vadības VFD. Tie ir ražas krēms, kad runa ir par precizitātes kontroli. Tie nodrošina precīzu un ātru motora ātruma un griezes momenta kontroli, kas ir ideāli piemēroti sarežģītiem un prasīgiem lietojumiem.
VFD mainīgas frekvences piedziņas pielietojums
Peldbaseinu filtrēšanas sistēmas
VFD var izmantot iekštelpu peldbaseinu filtrēšanas sistēmās, lai palielinātu tīrību. VFD, ko izmanto iekštelpu peldbaseinu filtrēšanas sistēmās, var palīdzēt samazināt elektroenerģijas patēriņu, viegli mainot ūdens daudzumu pēc vajadzības. 40% no peldbaseinu patērētās jaudas ir nepieciešami ūdens filtrēšanai. Sūknis, kas izmanto VFD, var palīdzēt ūdens pārstrādē, ievelkot to filtrēšanas sistēmā.
Spiediena paaugstināšanas sūkņi
Komerciālām vai lielām ēkām, piemēram, viesnīcām, ir nepieciešams pietiekami augsts ūdens spiediens, lai sasniegtu visas vienības, tostarp vannas istabas un dušas, izmantojot spiediena paaugstināšanas sūkni. VFD var būt labāka alternatīva spiediena kontroles vārstiem, jo tiem ir labāks enerģijas ietaupījums un tiek samazinātas uzturēšanas izmaksas.
HVAC sistēmas
VFD ir izmantoti HVAC sistēmās gadu desmitiem. Tradicionāli tos izmanto jaudas modulēšanai, taču pēdējos gados tos izmanto arī ventilatoru un sūkņu balansēšanai, iekārtu uzraudzībai un griešanas iekārtu enerģijas patēriņam maksimālās slodzes apstākļos. VFD var palīdzēt samazināt HVAC sistēmu komponentu nodilumu, jo tiem nepieciešams mazāk enerģijas, lai iedarbinātu motoru, tādējādi samazinot komponentu stresu.
Ražošana
Apstrādes rūpniecībā VFD izmanto konveijera lentēs, ekstrūderos un dažādās iekārtās, lai nodrošinātu precīzu ātruma un griezes momenta kontroli. Tas uzlabo ražošanas kvalitāti, samazina mehānisko daļu nodilumu un palielina energoefektivitāti.
Ūdens un notekūdeņu attīrīšana
VFD ir ļoti svarīgi, lai kontrolētu sūkņu ātrumu ūdens un notekūdeņu attīrīšanas iekārtās. Tie palīdz regulēt ūdens plūsmu un spiedienu, optimizē enerģijas patēriņu un samazina mehānisko slodzi uz sūkņiem palaišanas un darbības laikā.
Lauksaimniecība
Lauksaimniecībā VFD izmanto apūdeņošanas sistēmās, graudu kaltēs un ventilācijas sistēmās šķūņos un siltumnīcās. Kontrolējot motora ātrumus, VFD optimizē ūdens un gaisa plūsmu, samazina enerģijas patēriņu un uzlabo aprīkojuma kalpošanas laiku.
VFD mainīgas frekvences piedziņas sastāvdaļas
Pārveidotājs
Pārveidotājs vai maiņstrāvas ieejas taisngriezis palīdz pārveidot maiņstrāvas spriegumu līdzstrāvas spriegumā. Pārveidotājs sastāv no vairākām diodēm, kas ir savienotas paralēli viena otrai un ļauj strāvai virzīties tikai vienā virzienā. Elektroenerģija, kas plūst caur pārveidotāju, tiek cirkulēta, līdz tā tiek pārveidota par aptuvenu līdzstrāvas spriegumu.
DC saite
DC Link ir filtrēšanas sadaļa, kas sastāv no filtru induktoriem un kondensatoriem. DC Link mērķis ir izlīdzināt viļņoto līdzstrāvas spriegumu, kas iegūts no taisngrieža ķēdes iepriekšējā darbībā. Pēc tam filtrētā izeja tiek ievadīta invertora ieejā.
Invertors
Invertora mērķis ir pārveidot līdzstrāvas posma izvadi, kas ir filtrētais līdzstrāvas spriegums, atpakaļ maiņstrāvā. Invertoru izmanto, lai kontrolētu mainīga sprieguma, mainīgas frekvences izvadi uz motoru. Invertors sastāv no IGBT slēdžiem, kas ir savienoti pa pāriem, lai kontrolētu elektrisko plūsmu. Tas parasti ir savienots ar loģisko kontrolieri, kas ļauj operatoram saskarties un regulēt motora spriegumu. Kontrolējot elektriskās plūsmas ceļu ar impulsa platuma modulāciju, no līdzstrāvas avota var ražot maiņstrāvas spriegumu.
Lietotāja interfeiss
Lai panāktu optimālu enerģijas patēriņu vai taupītu enerģiju, VFD konfigurēšanai ir nepieciešams lietotāja interfeiss. Lietotāja interfeiss ir vadības panelis, kas ir savienots ar VFD, ļaujot lietotājam ievadīt manuāli. Tie ir no tastatūras līdz LCD skārienekrāniem. Jaunākās sistēmas piedāvā Bluetooth bezvadu vadības paneļus.
Kontroles loģika
Pēc tam lietotāja definēto iestatījumu interpretē vadības loģika. Tā ir programmatūra, kas nepieciešama, lai VFD sazinātos ar lietotāja interfeisu un atgriezeniskās saites ierīci motorā. Programmatūra parasti ir balstīta uz stāvokļa diagrammu, kas seko secību kopai pirms uzdevuma pabeigšanas no sākuma līdz beigām. Tas ļauj pilnībā automatizēt VFD.
Faktori, kas jāņem vērā, izvēloties VFD mainīgas frekvences disku
Pirmais lēmums, kas jāpieņem, izvēloties VFD, ir pārliecināties, vai piedziņa spēj izturēt motora pašreizējās prasības. Pārbaudiet, vai motora datu plāksnītē ir pilnas slodzes strāvas prasība, pēc tam atrodiet disku, kas ir paredzēts vismaz tik lielai strāvai. Ja barojat disku ar vienfāzes strāvu, noteikti izmantojiet vienfāzes piedziņas nominālos parametrus. Mainīgas frekvences piedziņas ir ievērojami samazinātas vienfāzes darbībai.
VFD izmērs jāizvēlas, pamatojoties uz maksimālo motora strāvu pie maksimālā pieprasījuma, nevis pēc motora zirgspēkiem. Pastāvīga iedarbināšana, apturēšana un dinamiskas slodzes ietekmē VFD elektroniku daudz vairāk nekā ietekme uz vietējo barošanas kopni un pilna sprieguma motora starteri. Tāpēc jāizmanto maksimālā pieprasījuma strāva.
Izvēlieties starp mainīgu griezes momentu (VT) un pastāvīgo griezes momentu (CT), un katram atsevišķi novērtējiet. Izmantojiet VT vērtējumus ventilatoriem un sūkņiem vai skatiet CT vērtējumus konveijeriem un vispārējai mašīnas vadībai. Ir svarīgi zināt lietojumprogrammas veidu, jo diska specifikācijas ir sakārtotas atbilstoši. Ja neesat pārliecināts, kuru no tiem izmantot, ieteicams izmantot CT.
Augstums, kādā izmantojat savu VFD, arī ietekmē dzesēšanu. Palielinoties augstumam, gaiss kļūst mazāk blīvs. Šis gaisa blīvuma samazinājums samazina gaisa dzesēšanas īpašības. Lielākā daļa VFD ir paredzēti darbam ar 100% jaudu augstumā līdz 1000 m. Ja atrodaties lielākā augstumā, piedziņai jābūt pārāk lielai, lai kompensētu dzesēšanas samazināšanos.
Jūs vēlaties zemāko nesējfrekvenci, ko var izturēt jūsu motors. Lielāko daļu laika noklusējuma nesējfrekvence darbosies labi, taču, ja jums ir jāsamazina dzirdams troksnis, siltuma izkliede vai enerģijas patēriņš, pārliecinieties, vai varat mainīt diskdziņa nesējfrekvenci.
Pareiza VFD izmēra noteikšana ietver vairākas aprēķinu metodes, lai nodrošinātu, ka VFD spēj apmierināt motora prasības. Izmantotā pamatformula ir šāda: VFD izmērs (kW)=motora jauda (kW) x servisa koeficients. Apkalpošanas koeficients parasti svārstās no 1,1 līdz 1,5, ņemot vērā neparedzētu slodzes pieaugumu un nodrošinot uzticamību. Piemēram, ja jums ir 10 kW nominālais motors un izvēlaties servisa koeficientu 1,2, nepieciešamais VFD izmērs būtu vismaz 12 kW. Tas nodrošina, ka VFD var tikt galā ar neregulāriem slodzes maksimumiem bez pārkaršanas vai atteices.
Turklāt ir ļoti svarīgi pārbaudīt, vai VFD pašreizējais novērtējums atbilst motora pilnas slodzes ampēriem (FLA). Tas ietver motora datu plāksnītes pārbaudi attiecībā uz tā FLA un nodrošina, ka VFD var piegādāt šo strāvu visos darbības apstākļos. Uzlabotos aprēķinos var ņemt vērā tādus faktorus kā harmoniskie kropļojumi, kas var ietekmēt gan barošanas avotu, gan motoru. Harmonikas ir īpaši nozīmīgas lielās vai jutīgās instalācijās, kur tās var izraisīt elektroenerģijas kvalitātes problēmas un aprīkojuma bojājumus.
Izmantojot ražotājam paredzētus rīkus vai tiešsaistes kalkulatorus, var vienkāršot šo izmēru noteikšanas procesu. Šie rīki ņem vērā detalizētus ievades parametrus, piemēram, motora jaudu, slodzes veidu un vides apstākļus, sniedzot pielāgotus ieteikumus. Šī pieeja palīdz nodrošināt, ka izvēlētais VFD ir labi piemērots konkrētajam lietojumam, uzlabojot efektivitāti un uzticamību.
Kā uzturēt VFD mainīgas frekvences disku
Regulāra tīrīšana
Rūpnieciskajās un komerciālajās zonās ir daudz putekļu un gružu, kas var uzkrāties virs VFD un negatīvi ietekmēt tā darbību. Lai no tā izvairītos, neatkarīgi no VFD šasijas veida ir jānodrošina regulāra VFD tīrīšana. Tā siltuma izlietnei un ventilatoriem vienmēr jābūt tīriem. Periodisku VFD tīrīšanu var veikt, noslaukot, tīrot un izsmidzinot no tiem uzkrājušos gaisu.
Temperatūras uzturēšana
Vēl viens būtisks padoms, kas jāievēro VFD visaugstākajā apkopē, ir tas, ka ir jāsaglabā to temperatūra, jo tos galvenokārt izmanto kompaktās vietās, kur karstuma tapas ir izplatīta parādība. Tomēr, lai uzturētu to optimālo temperatūru, ir jānodrošina atbilstoša gaisa cirkulācija. Tāpat ir jāuzstāda temperatūras kontroles sistēmas.
Regulāras vizuālās pārbaudes
Vēl viena proaktīva pieeja VFD uzturēšanai ir regulāras vizuālas pārbaudes. Tehniskās apkopes personālam, kuram ir pamatzināšanas par šiem kontrolieriem, tie vizuāli jāpārbauda katru nedēļu, lai noteiktu jebkādus redzamus defektus. Dažas no galvenajām pārbaudēm, kas jāievēro, ietver telpu dzesēšanas sistēmu, optisko šķiedru kabeļu, savienojumu un avārijas ķēžu darbību.
Novērst mitruma iekļūšanu
Ūdens un elektrība nav piemērota kombinācija nevienā rūpnieciskā vidē, un tas neatšķiras arī ar mainīgas frekvences piedziņām. VFD nedrīkst nonākt saskarē ar mitrumu, jo tas neizbēgami radīs dažādas problēmas, piemēram, aprīkojuma kļūmes, nepareizu uzvedību un koroziju. Tāpēc VFD ir jātur sausi.
Neskarti savienojumi
Nākamais VFD apkopes padomu sarakstā ir tas, ka jums ir jānodrošina cieši savienojumi. Pastāvīgo vibrāciju dēļ elektriskie savienojumi var būt pazuduši. Vaļīgi savienojumi radīs nevienmērīgu kontroliera darbību.
Mūsu rūpnīca
Zhejiang Hertz Electric Co., Ltd., pamatojoties uz jaudas elektronikas tehnoloģijām, motora piedziņas un vadības tehnoloģijām un paļaujoties uz progresīvām ražošanas iekārtām un stingru testēšanas procesu, mēs klientiem piedāvājam zemsprieguma un vidēja sprieguma frekvences pārveidotājus, mīkstos starterus un servo vadību. sistēmas un saistītie nozares risinājumi.
